Изготовление фундаментных болтов

Анкерные системы

Фундаментный болт – это крепежная деталь, которая обладает характерными для нее механическими и геометрическими свойствами. Предназначен он для крепления металлоконструкций и технического оборудования.

Изготавливаются болты из оцинкованной, высокопрочной  или нержавеющей стали, гальванизированного покрытия.

Применяются болты в гражданском и промышленном строительстве, а именно:

  • Для крепления стальных конструкций или перильных ограждений;
  • Для крепления порталов, консолей, прожекторных мачт, колонн, ворот;
  • Для крепления конвейеров и технологического оборудования.
фундаментный болт готовый

Болт фундаментный — основной вид крепежа при ведении строительных работ любого типа. Болтами крепятся металлические конструкции к основанию, фундаменту их полого или полнотелого кирпича, пенобетона, камня и т. д.

Завод «Северо-Запад» производит:

Назначение фундаментных болтов

Такой тип болтов применяются практически во всех типах фундамента из железобетона, поскольку эффективно передают нагрузку от несущих конструкций, распределяя её равномерно внутри бетона или другого строительного материала. Принцип действия анкерных болтов заключается в распирании посадочного отверстия распорной втулкой, которая расширяется по мере закручивания внутрь болта. После затягивания болта он становится жестко зафиксирован в любом типе фундамента, стеновом или потолочном перекрытии. Анкеры могут оснащаться гайками, петлями, крюками и другими элементами для монтажа необходимых строительных элементов.

Поскольку анкерные болты относятся к высоконагруженным изделиям, их разрушение может привести к повреждению крупных элементов зданий и сооружений.

Поэтому при изготовлении болтов необходимо:

  • правильно рассчитать возможные нагрузки и напряжения;
  • оценить воздействие окружающей среды при эксплуатации;
  • корректно подобрать марку стали и тип защитного покрытия.

Чертеж болтов фундаментных Тип 1 и Тип 2

Болт фундаментный ГОСТ 24379.1-80 размеры

Болты фундаментные могут дополнительно оснащаться:

  • изогнутой шпилькой. Диаметр не превышает 48 мм;
  • анкерной плитой. Диаметр находится в пределах 16-48 мм;
  • коническим наконечником. Диаметр — в пределах 12-140 мм.

Чертеж болта фундаментного с коническим концом тип 6

Чертеж болта анкерного с коническим наконечником

По способу монтажа различают глухие и съемные болты. Глухие устанавливаются в основу непосредственно на стадии заливки бетона или цементного раствора. Вертикальное положение обеспечивается использованием специальных кондукторов. Монтаж съемных болтов требует предварительной установки закладных плит. Для фиксации используется эпоксидный или силоксановый клей. В каждом из случаев необходимо либо просверлить пазы, либо подготовить разжимные цанги, монтируемые в основание до заливки бетона.

Изготовление фундаментных болтов на заводе "Северозапад"

Завод металлоконструкций «Северозапад» производит широкую номенклатуру анкерных болтов любых типоразмеров. Для изготовления болтов фундаментных завод применяет только специальные виды сталей, прошедших дополнительную закалку. Важно обеспечить устойчивость к усилиям на разрыв, характерным для крупных строительных объектов. Невосприимчивость к коррозийным явлениям обеспечивается за счет дополнительного покрытия цинком.

Регламентирующий документ при производстве болтов фундаментных — ГОСТ Р 24379.1-80. Для строительства в северных регионах, в Сибири и на Дальнем Востоке рекомендуется использовать болты, имеющие специальные морозостойкие свойства (сталь 09Г2С).

Производство анкерных болтов на заводе "Северозапад" проходит контроль качества , а также дополнительно и механические испытания. Благодаря современному оборудованию, мы производим только высокий класс изделий, который имеют длительный срок эксплуатации.

Стандартные фундаментные анкеры производятся из углеродистой стали Ст3сп (Ст3) и Ст20. Возможно изготовление анкеров из низколегированной стали марки 09Г2С, а также из нержавеющей стали 08Х18Н10 (А2, AISI 304) или 02Х17Н14М2 (А4, AISI 316).

Размер анкерного болта: диаметр от 12 миллиметров (резьба М12), до 160 мм (резьба М160), общая длина фундаментного анкера может быть от 200 до 4000 миллиметров.

Видео изготовления фундаментных болтов

Типы фундаментных болтов

Тип болта

Исполнение

Наименование болта

Номинальный диаметр резьбы, мм

Детали комплекта и сборочные единицы

1

1

Болты фундаментные изогнутые

12-48

1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Шпилька – 1 шт.



2





1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Шпилька – 1 шт.

2

1

Болты фундаментные с анкерной плитой

16-48

1). Гайка – 4 шт. 2). Шайба – 1 шт. 3). Плита анкерная – 1 шт. 4). Шпилька – 1 шт.



2



56-90

1). Гайка – 4 шт. 2). Шайба – 1 шт. 3). Плита анкерная – 1 шт. 4). Шпилька – 1 шт.



3



100-140

1). Шпилька – 1 шт. 2). Плита анкерная – 1 шт. 3). Шайба – 2 шт. 4). Гайка – 3 шт.

3

1

Болты фундаментные составные

24-48

1). Гайка – 4 шт. 2). Шайба – 1 шт. 3). Плита анкерная – 1 шт. 4). Муфта – 1 шт. 5). Шпилька – 1 шт. 6). Шпилька – 1 шт.



2



56-64

1). Гайка – 4 шт. 2). Шайба – 1 шт. 3). Плита анкерная – 1 шт. 4). Муфта – 1 шт. 5). Шпилька – 1 шт. 6). Шпилька – 1 шт.

4

1

Болты фундаментные съемные

24-48

1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Анкерная арматура – 1 шт. 4). Шпилька – 1 шт.



2



56-125

1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Анкерная арматура – 1 шт. 4). Шпилька – 1 шт.



3



56-100

1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Анкерная арматура – 1 шт. 4). Шпилька – 1 шт.

5

-

Болты фундаментные прямые

12-48

1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Шпилька 1 шт.

6

1

Болты фундаментные с коническим концом

12-48

1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Цанга разжимная – 1 шт. 4). Шпилька – 1 шт.



2



12-48

1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Цанга разжимная – 1 шт. 4). Шпилька – 1 шт.



3



12-48

1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Цанга разжимная – 1 шт. 4). Шпилька – 1 шт.

Болты анкерные относятся к тому типу крепежей, которые очень часто используются в строительстве. Главная их задача заключается в укреплении различных конструкций на основании из бетона.

На анкерный болт есть установленный ГОСТ 24379.1-80, требования которого определяют, каким характеристикам должно соответствовать данное крепежное изделие для обеспечения надежной фиксации. Свои собственные параметры устанавливаются на каждый отдельный тип болтов. Каждый производитель должен соответствовать в полной мере ГОСТу.

Всего существует шесть типов анкерных болтов:

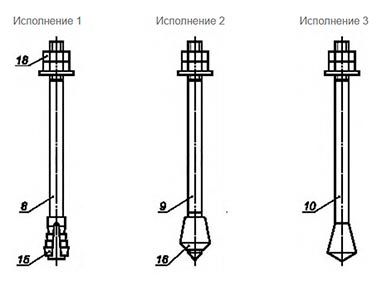

с коническим концом

болты фундаментные-1 konon.jpg

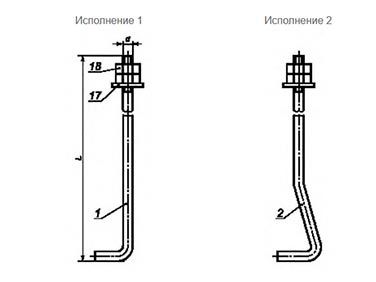

изогнутые

болты фундаментные-2 izognutie.jpg

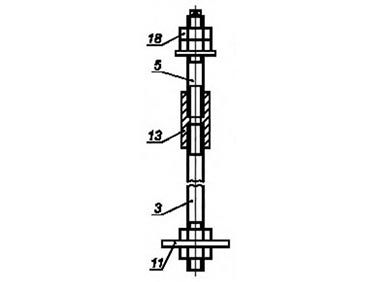

прямые

болты фундаментные-3 pryamoi.jpg

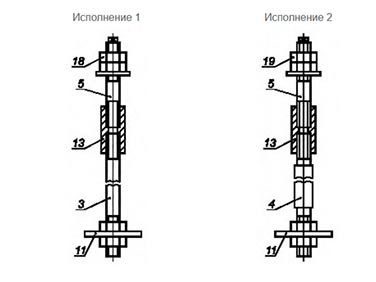

составные с анкерной плитой

болты фундаментные-4 sostavnie.jpg

с анкерной плитой

болты фундаментные-6 anker-plit.jpg

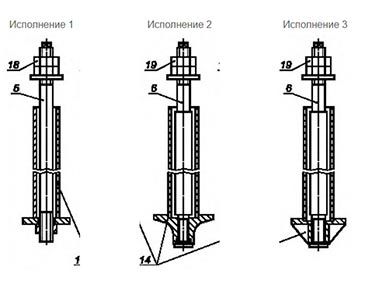

съемные с анкерным устройством

болты фундаментные-5 semnie.jpg

Для таких крепежных изделий, которые соответствуют ГОСТ 24379, устанавливается допустимый диапазон размеров. Помимо этого допускается исполнение в нескольких вариантах.

Их отличие заключается в схеме дальнейшего монтажа:

  • одни монтируются до начала заливки бетона;
  • другие монтируются после бетонирования.

В зависимости от характеристик, ГОСТ допускает использование болтов в различных сферах промышленного и гражданского строительства. Марка стали, которая будет использована во время производства, выбирается исходя из того, какие будут условия эксплуатации. Если сооружение, при строительстве которого будут использованы анкерные болты, находится в регионе с холодным климатом, то рекомендуется выбрать болты из низкоуглеродистой стали или легированной стали.

Установленный ГОСТ

Очень важно, чтобы каждый производитель четко соблюдал нормы установленные ГОСТом при изготовлении крепежных изделий. Это позволяет потребителю использовать их с уверенностью того, что они будут надежными и долговечными.

Решая различные инженерные задачи обязательно необходимо применять анкерные болты, произведенные в соответствии с нормами ГОСТ, ведь в таком случае можно производить контроль технических характеристик и сделать всю конструкцию максимально надежной. Зная, каким параметрам должен отвечать тот или иной анкерный болт, можно с легкостью производить необходимые расчеты. Именно поэтому соответствие ГОСТ является обязательным условием при использовании продукции данного типа. В противном случае нет никакой гарантии, что болт выполнит свою задачу, а это несет опасность для всего сооружения в целом.

Важно: основание (фундамент) является массивным и неэластичным. Дополнительно болты фундаментные применяются при монтаже промышленного оборудования, станков, предназначенных для размещения на одном месте в течение многих лет.

Документация на фундаментные болты ГОСТ 24379

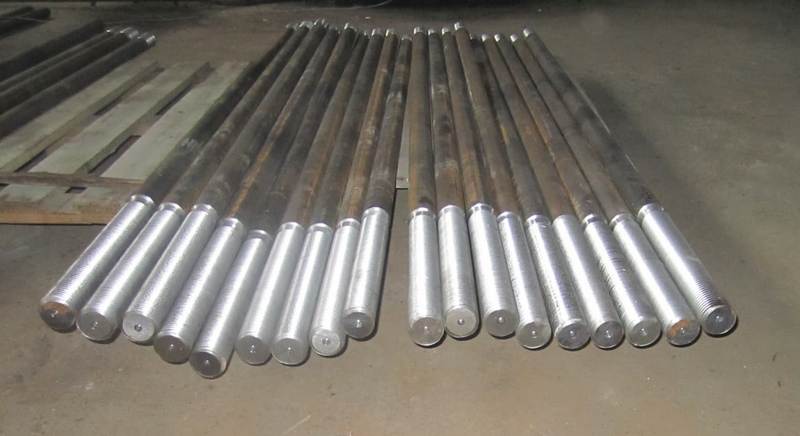

Фото фундаментных болтов

болты фундаментные-1 болты фундаментные-2 болты фундаментные-3 болты фундаментные-4 болты фундаментные-5 болты фундаментные-6 болты фундаментные-7 болты фундаментные-8 болты фундаментные-9 болты фундаментные-9 болты фундаментные-9 болты фундаментные-9 болты фундаментные-9 болты фундаментные-9 болты фундаментные-9 болты фундаментные-9
