Опорные части железобетонных пролетных строений длиной от 4,0 до 34,2 м. для железнодорожных мостов. Шифр 2120РЧ, выпуски 0,1 (взамен серии 3.501.1-129). Утвержден департаментом пути и сооружений ОАО "РЖД".
Металлические опорные части предназначены для использования с типовыми железобетонными балками пролетных строений серии 3.501.1-146 и серии 3.501.1-175.93 длинами от 4 до 34,2 метра для железнодорожных мостов, расположенных на прямых участках пути и на кривых радиусами 300 метров и более.
Расшифровка марки изделия
Первый буквенный индекс:
- Т- тангенциальные опорные части
Второй буквенный индекс:
- П- подвижные опорные части
Третий, четвертый и пятый буквенный индекс:
- МА- тип исполнения северное А
- МБ- тип исполнения северное Б
- С- районы с сейсмичностью 8-9 баллов
Цифровой индекс:
- 1- тангенциальные опорные части для плитных опорных строений

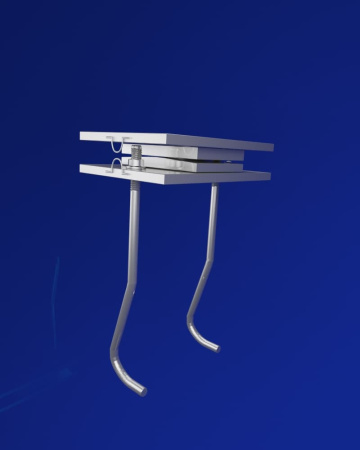

Характеристики опоры Т1П-МА, МБ
Эскиз | Марка | Высота опорной части h | Расчетная вертик.нагрузка на опорную часть | расчетные перемещения | Размеры нижнего опорного листа | Количество опорных частей на пролетное строение | Общая масса опорных частей на пролетное строение | |
вдоль оси мооста | поперек оси моста | |||||||
мм | кН | мм | мм | мм | кг | |||
Сварные тангенциальные (для плитных пролетных строений)
|
200 | 1098 | 25 | 410 | 280 | 8 | 1075,6 | |
Т1-П | ||||||||
Т1П-С | ||||||||
Т1П-МА | 152 | 1098 | 25 | 410 | 300 | 8 | 903,6 | |
Т1П-МБ | ||||||||
Т1П-МА-С | ||||||||
Т1П-МБ-С |
Чертеж опорной части Т1П-МА,МБ
