Опорные части железобетонных пролетных строений длиной от 4,0 до 34,2 м. для железнодорожных мостов. Шифр 2120РЧ, выпуски 0,1 (взамен серии 3.501.1-129). Утвержден департаментом пути и сооружений ОАО "РЖД".
Металлические опорные части предназначены для использования с типовыми железобетонными балками пролетных строений серии 3.501.1-146 и серии 3.501.1-175.93 длинами от 4 до 34,2 метра для железнодорожных мостов, расположенных на прямых участках пути и на кривых радиусами 300 метров и более.
Расшифровка марки изделия
Первый буквенный индекс:
- Т- тангенциальные опорные части
Второй буквенный индекс:
- П- подвижные опорные части
Третий, четвертый и пятый буквенный индекс:
- С- районы с сейсмичностью 8-9 баллов
Цифровой индекс:
- 2- тангенциальные опорные части для ребристых опорных строений

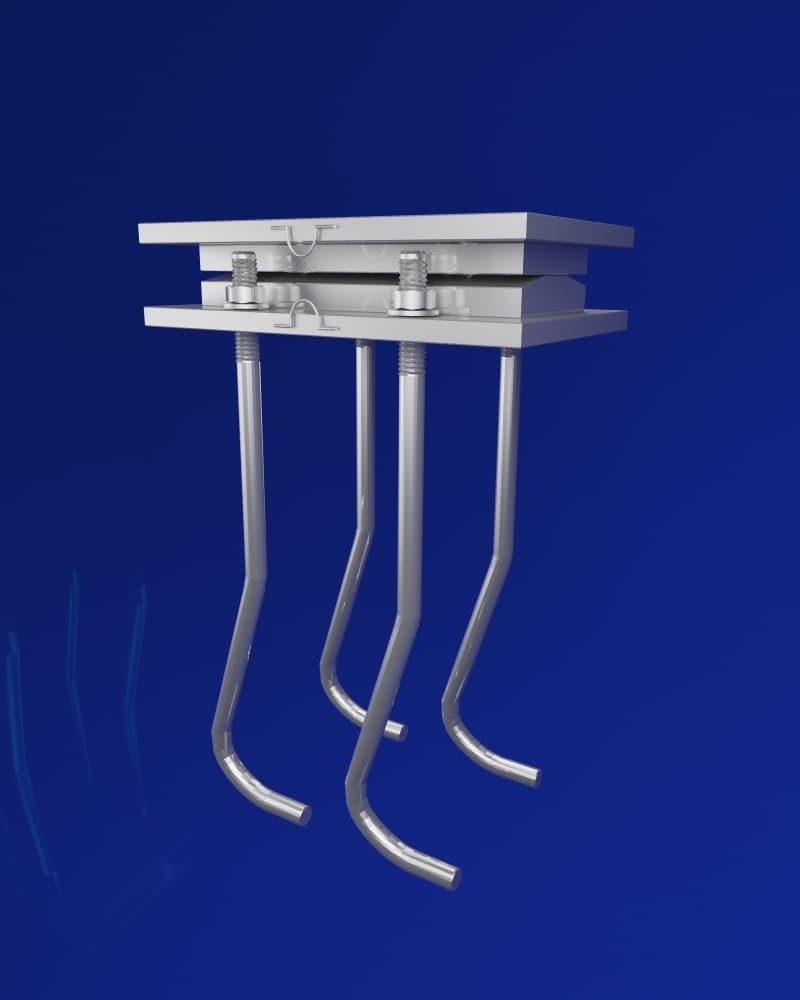

Характеристики опорной части Т2П, Т2П-С
Эскиз |
Марка |
Высота опорной части h |
Расчетная вертик.нагрузка на опорную часть |
расчетные перемещения |
Размеры нижнего опорного листа |
Количество опорных частей на пролетное строение |
Общая масса опорных частей на пролетное строение |
|
вдоль оси мооста |
поперек оси моста |
|||||||
мм |
кН |
мм |
мм |
мм |
кг |
|||
Сварные тангенциальные (для ребристых пролетных строений)
|
Т2П | 200 | 2138 | 25 | 410 | 480 | 4 | 897,2 |
| Т2П-С | ||||||||
Чертеж опорной части Т2П, Т2П-С
