Чертеж опорной части ЛСЛП

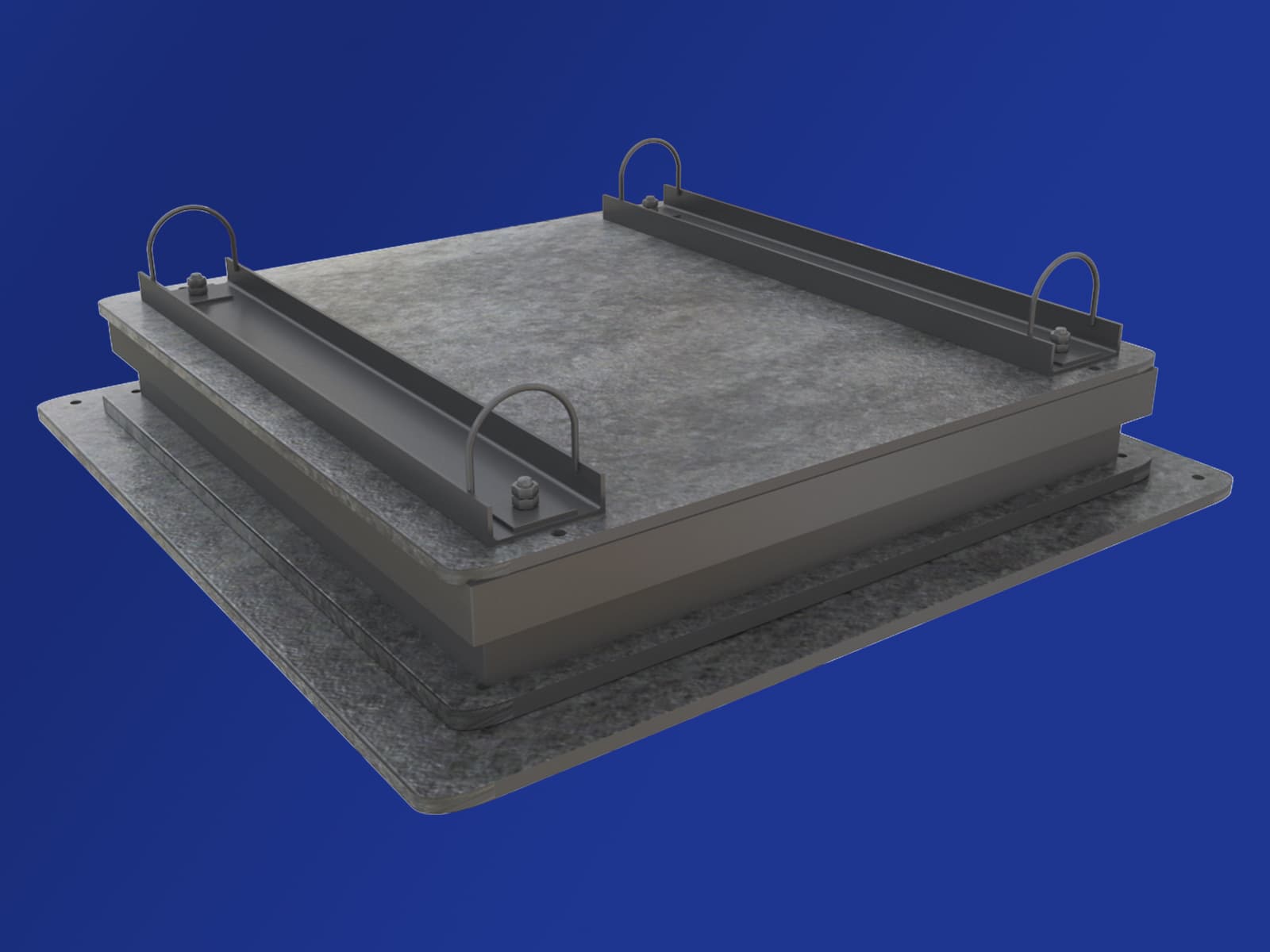

Стаканные опорные части предназначены для применения в автодорожных и городских мостах в климатических зонах с расчетными температурами не ниже - 40°С при использовании резины марки НО-68-1 и не ниже -55°C при использовании резины марки ИРП1347-1.
Стаканные опорные части подразделяются на три вида:
- ЛСНН(С) – неподвижная опорная часть под нагрузку 400 тс;
- ЛСЛП(С) -1500-100 – линейно-подвижная опорная часть под нагрузку 1500 тс и линейное перемещение 100 мм;
- ЛСП(С)-750-50 – подвижная опорная часть под нагрузку 750 тс и линейное перемещение 50 мм;
С – дополнительный символ для опорных частей со сборным стаканом.
Все разновидности стаканных опорных частей обеспечивают угловые перемещения опорных узлов пролетных строений в вертикальной и горизонтальной плоскости. Подвижные опорные части обеспечивают возможность линейных перемещений опорных узлов пролетных строений во всех направлениях. Линейно-подвижные опорные части обеспечивают линейные возвратно-поступательные перемещения опорных узлов пролетных строений только вдоль своей оси.
| Тип опорной части | Размеры, мм | Масса, кг | ||
| A | B | H | ||
| ЛСЛП-200-50 | 660 | 600 | 112 | 214 |
| ЛСЛП-250-50 | 700 | 640 | 115 | 243 |
| ЛСЛП-300-50 | 740 | 680 | 117 | 282 |
| ЛСЛП-400-50 | 810 | 750 | 122 | 361 |
| ЛСЛП-500-50 | 870 | 810 | 127 | 437 |
| ЛСЛП-600-50 | 930 | 870 | 130 | 511 |
| ЛСЛП-750-50 | 1010 | 940 | 138 | 602 |
| ЛСЛП-1000-50 | 1120 | 1060 | 164 | 832 |
| ЛСЛП-1500-50 | 1310 | 1250 | 168 | 1238 |
| ЛСЛП-2000-50 | 1640 | 1400 | 181 | 1755 |
| ЛСЛП-2500-50 | 1800 | 1550 | 195 | 2286 |
| ЛСЛП-3000-50 | 1930 | 1670 | 203 | 2727 |
| ЛСЛП-200-100 | 760 | 600 | 112 | 223 |
| ЛСЛП-250-100 | 800 | 640 | 115 | 263 |
| ЛСЛП-300-100 | 840 | 680 | 117 | 297 |
| ЛСЛП-400-100 | 910 | 750 | 122 | 378 |
| ЛСЛП-500-100 | 970 | 810 | 127 | 455 |
| ЛСЛП-600-100 | 1030 | 870 | 130 | 529 |
| ЛСЛП-750-100 | 1110 | 940 | 139 | 623 |
| ЛСЛП-1000-100 | 1220 | 1060 | 154 | 355 |
| ЛСЛП-1500-100 | 1410 | 1250 | 168 | 1264 |
| ЛСЛП-2000-100 | 1740 | 1400 | 181 | 1784 |
| ЛСЛП-2500-100 | 1900 | 1550 | 195 | 2319 |
| ЛСЛП-3000-100 | 2030 | 1670 | 203 | 2762 |
